PLC程序的仿真之-三菱PLC的变量强制（GX Works2）

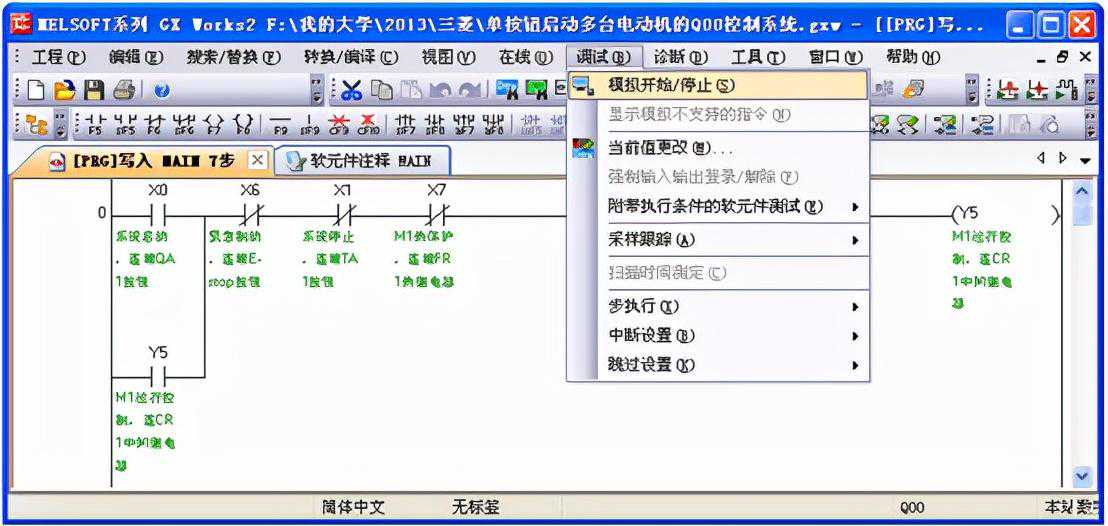

三菱GXWorks2编程软件中集成了仿真的功能，仿真时单击【调试】下的【模拟开始/停止（S）】就能进入程序的仿真操作了，调试的子菜单如图1所示。

图1调试下的子菜单的图示

一、在线诊断

变频器控制项目的程序编写完成后，按F4键进行编译，或在菜单栏的【转换编译】中选择【转换+编译或转换+全部编译】，编译后在GXWorks2编程软件的编译输出窗口中，显示的错误和警告都为0时，就可以将完成的程序进行下载了。

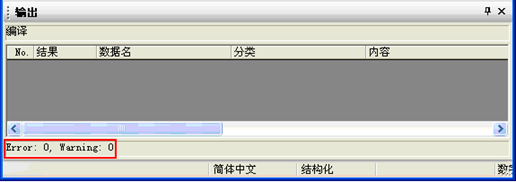

但如果在编译中出现错误，要按照编译器的提示，将所有错误都消除掉，警告一般也要都消除掉，这一步骤主要是消除程序中可能存在的语法错误，编译后没有错误的输出如图2所示。

图2程序编译结果图

二、强制功能

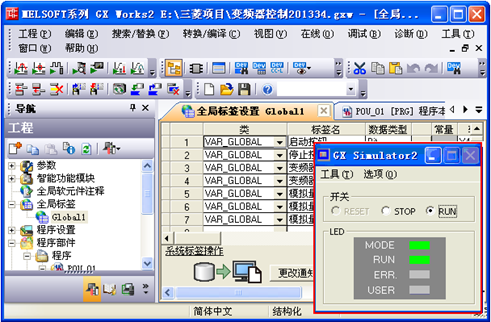

在GXSimulator2变为ON以后，并且MODE和RUN都变为绿色后，表示由PLC虚拟的PLC已经运行了，如图3所示。

图3GXSimulator2的对话框画面

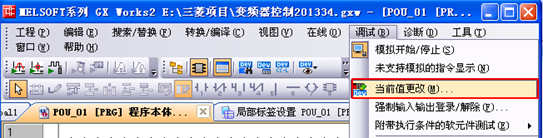

在调试程序时，为了方便调试，笔者要对简单的变量进行修改，可以使用菜单栏【调试】下的【当前值修改】功能，此功能能实现对全局标签和局部标签的当前值进行修改，用于模拟现场的运行条件，来观察程序在运行条件满足时是否按工艺要求运行，可以通过此功能模拟现场的运行过程，这样可以提前发现程序中有可能存在的逻辑错误，缩短在现场调试的时间，当前值修改的菜单位置如图4所示。

图4当前值修改的位置

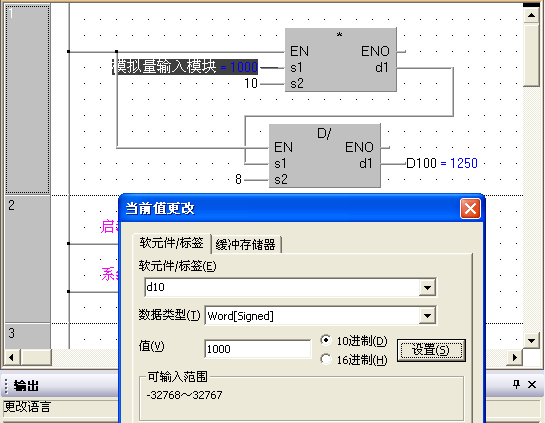

下面说明在本例中对当前值修改的使用，在当前值修改对话框中，要修改的软元件修改为D10，（这是模拟量输入模块的全局标签对应的软元件地址），将数据类型改为word，并将值修改为1000，然后单击设置，我们可以看到D100的值由0变为1250，这与1000*10/8=1250相符，这个结果如图5所示，为保证功能正确，可以将D10的值改为40，我们会看到D100的值相应变为50，说明梯形图块1的编程是正确的。

图5梯形图块1的运算功能检查图

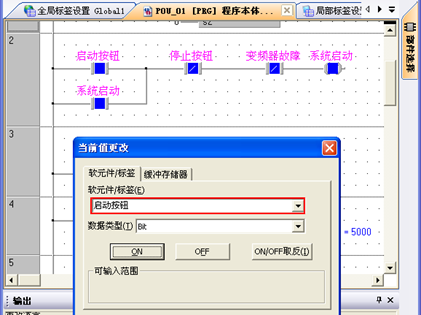

图6梯形图2功能检查图1

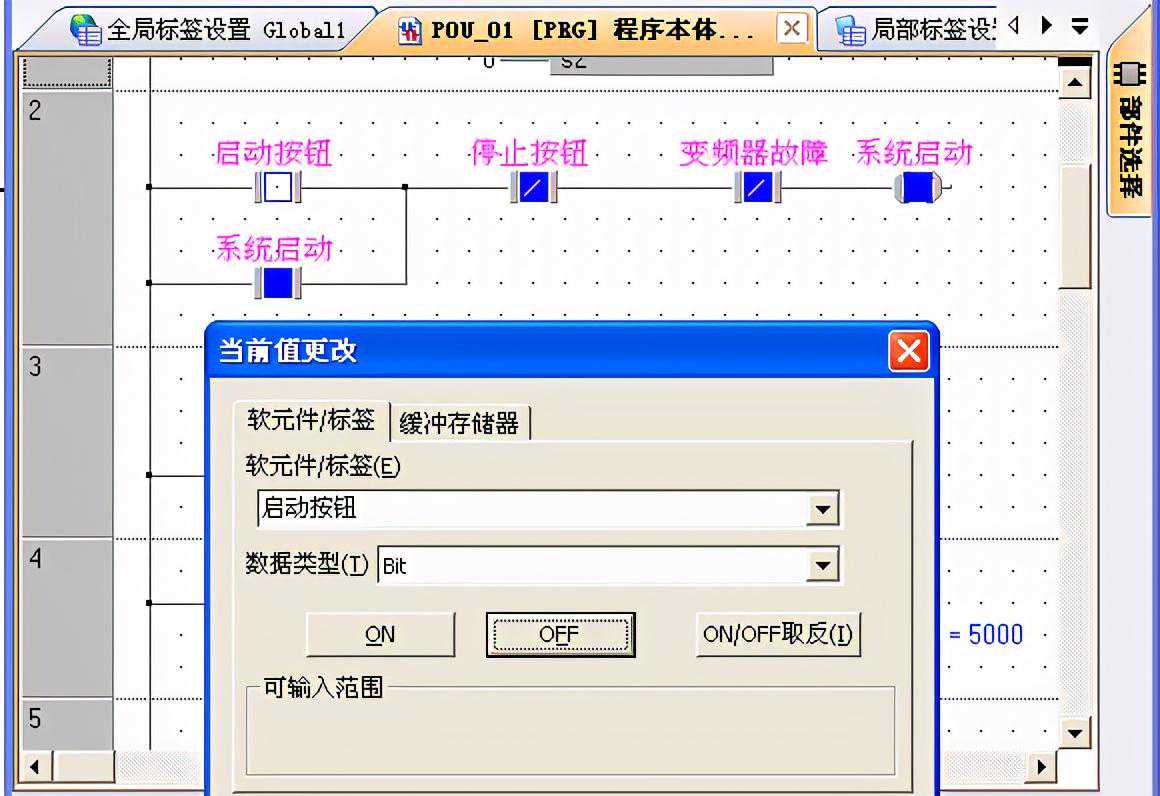

同样的方法，将【启动按钮】设为OFF，只要单击【OFF】按钮即可，如图7所示。

图7梯形图块检查图2

三、强制功能的使用

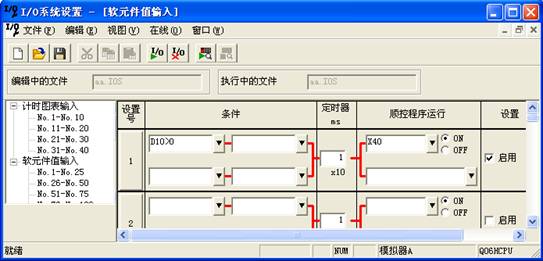

除了当前值修改这个有力的调试工具外，GXWorks2同时也提供了类似GXDeveloper编程软件中的变量值根据条件进行修改的功能，方法是在GXSimulator2对话框中-工具-IO系统配置，IO系统设置对话框如图8所示。

在图8所示的图中，实现了当D10大于0时，X40即启动按钮为ON。

图8使用IO系统设置调试的方法
